Általános leírás
Az MCP-H10 sorozat egy kis méretű csomag (SOP) fúvókával, amely integrálja a jelerősítést, a nemlinearitást és a hőmérséklet-kompenzációt a szilícium piezorezisztív nyomásérzékelőkhöz. Az MCP-H10 sorozatú nyomásérzékelő egy olyan termék, amely fejlett MEMS technológiát használ, és kifejezetten szórakoztató elektronikai és orvosi alkalmazásokhoz készült. A nyomásérzékelő közvetlenül a nyomtatott áramköri lapra forrasztható, pontos és nagy amplitúdójú analóg feszültség kimeneti jelet biztosítva, amely arányos az alkalmazott nyomással.
Jellemzők
Mérési tartomány: -100kPa~1000kPa
Abszolút analóg kimenet széles lineáris tartománnyal (tipikus értékek 0,5–4,5 V) (megjegyzés: a kimeneti feszültség testreszabható)
Tápfeszültség 5,0 V (opcionális 3,3 V)
Működési hőmérséklet tartomány -20 és 85 ℃ között
Tárolási hőmérséklet tartomány -40 és 125 ℃ között
Tipikus alkalmazások
Ipari felhasználás: nyomáskapcsolók és pneumatikus alkatrészek
Orvosi felhasználás: vérnyomásmérő, oxigéngenerátor
Háztartási gépek vízszintérzékelése: mosógépek, mosogatógépek, porszívók
Légnyomás szabályozás: tiszta helyiségek és dohányzó helyiségek
Egyéb: Légnyomás-közegnyomás-érzékelő készülék
A szerkezet teljesítménye
Nyomásérzékeny chip: szilícium
Ólomhuzal: aranyhuzal
Tömítő héj: PPS anyag
Csap: Arannyal bevont réz
Nettó tömeg: körülbelül 0,3 gramm
Elektromos előírások
| Jellemző | Szimbólum | Min | Typ | Max | Egység |
| Feszültség @ Vs=5,0 V (MCP-H10-A sorozat) | V S | 4.75 | 5 | 5.25 | VDC |
| Feszültség @ Vs=3,3 V (MCP-H10-B sorozat) | V S | 3 | 3.3 | 3.6 | VDC |
| Működési áram | I o | — | 3 | mADC | |
| Pontosság (0 ℃ és 85 ℃ között) | — | — | — | 1.5 | %V FSS |
| ADC felbontás | RES ADC | — | 24 | — | kicsit |
| DAC felbontás | RES DAC | — | 12 | — | kicsit |
| Frekvencia | Fsys | 1 | MHz | ||
| Válaszidő | t R | — | 2.5 | — | mS |
| Kezdési idő | — | — | 100 | — | mS |
| ESD védelem | — | — | 2 | — | KV |
A szerepének megértése MCP abszolút/mérő/nyomáskülönbség-érzékelő a modern mérőrendszerekben A nyomásalapú mérési technológiák fejlődése átformálta az iparágakat, az i...
VIEW MORE
Az űrrepülés, a pilóta nélküli légijárművek (UAV) tervezésében és a nagy magasságú ipari megfigyelésben a nyomásmérés pontossága nem alku tárgya. A magasság növekedésével a légk...
VIEW MORE
Alapvető technológia demystified: az analóg jelektől a digitális adatokig Az ipari vezérlőktől a meteorológiai állomásokig számtalan modern eszköz középpontjában egy kritikus...
VIEW MORE
Megértés Mikronyomás érzékelő Technológiák A nagy pontosságú mérőrendszerekben Mikronyomás érzékelő az eszközök kritikus szerepet játszanak. Ezeket az ér...
VIEW MORE

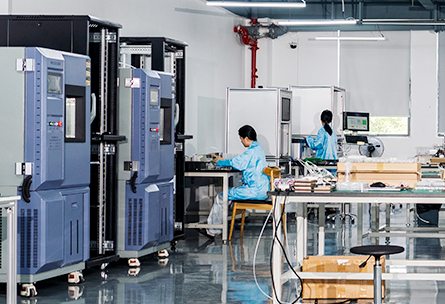

Szabványosított gyártósort működtetünk házon belüli kapacitással, amely magában foglalja a csomagolást, a forrasztást, a hőmérséklet-kompenzációt, a teljesítmény kalibrálását és a teljes folyamat minőségellenőrzését a prototípus-készítéstől a tömeggyártásig.
