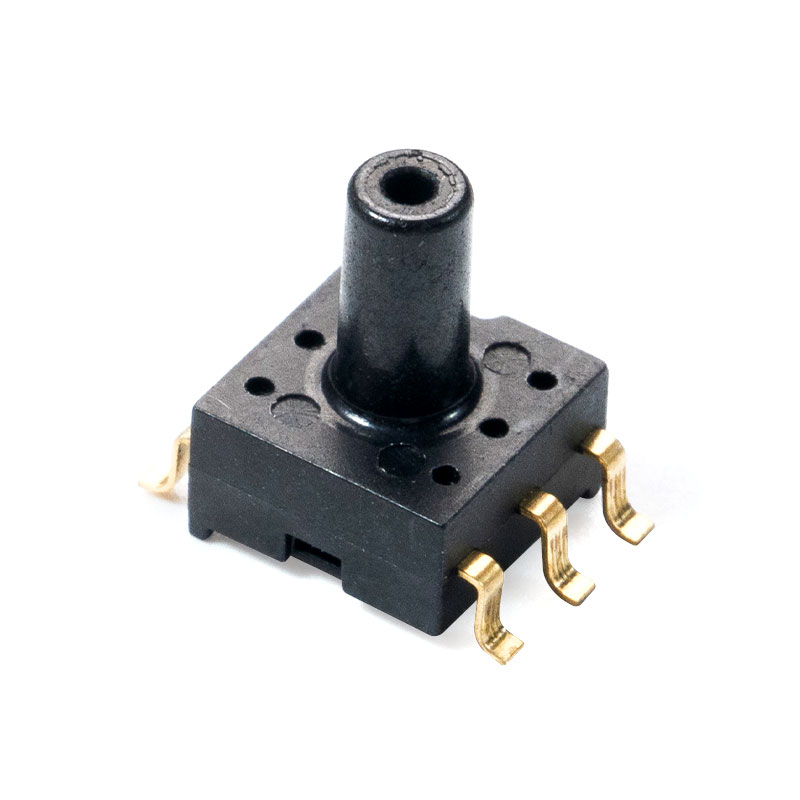

Abszolút maximális besorolások (MCP-J10)
| Paraméterek | Szimbólum | Tartomány | Egység |
| Analóg tápfeszültség | VDD | -0,3-6,0 | V |
| Üzemi hőmérséklet | -40 és 125 között | ℃ | |
| Tárolási hőmérséklet | -50 és 150 között | ℃ | |
| A csomópont hőmérséklete | 150 | ℃ | |
| ESD-érzékenység | HBM | 4 | kV |
Megjegyzés: Az abszolút maximális besorolás túllépése maradandó károsodást okozhat, és a fenti abszolút maximális besorolási érték melletti hosszan tartó működés befolyásolhatja a készülék megbízhatóságát.
Elektromos jellemzők (MCP-J10)
1. táblázat. Működési jellemzők (VS = 5,0 V dc, TA = 25 °C, hacsak nincs másképp jelezve)
| Paraméterek | Szimbólum | Min | Typ | Max | Egység |
| Tápfeszültség | VS | 4.75 | 5 | 5.25 | Vdc |
| Ellátó áram | I o | — | 3 | mAdc | |
| Eltolás (0°C és 85°C között) @ VS = 5,0 Volt | V kikapcsolva | 0.44 | 0.5 | 0.56 | Vdc |
| Teljes léptékű kimenet (0°C és 85°C között) @ VS = 5,0 V | V FSO | 4.44 | 4.5 | 4.56 | Vdc |
| Teljes skálatartomány (0 ℃ és 85 ℃ között) @ VS=5,0 V | V FSS | 3.88 | 4 | 4.12 | Vdc |
Folytassa az 1. táblázatot. Működési jellemzők (VS = 5,0 V dc, TA = 25 °C, hacsak nincs másképp jelezve)
| Paraméterek | Szimbólum | Min | Typ | Max | Egység |
| Pontosság (0°C és 85°C között) | — | — | — | 2.5 | %V FSS |
| Válaszidő | tR | — | 2.5 | — | ms |
| Bemelegítési idő | — | — | 100 | — | ms |
| Offset Stabilitás | — | — | 0.25 | — | %V FSS |

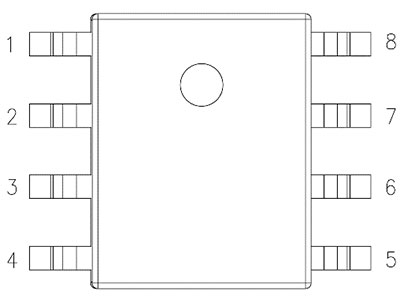

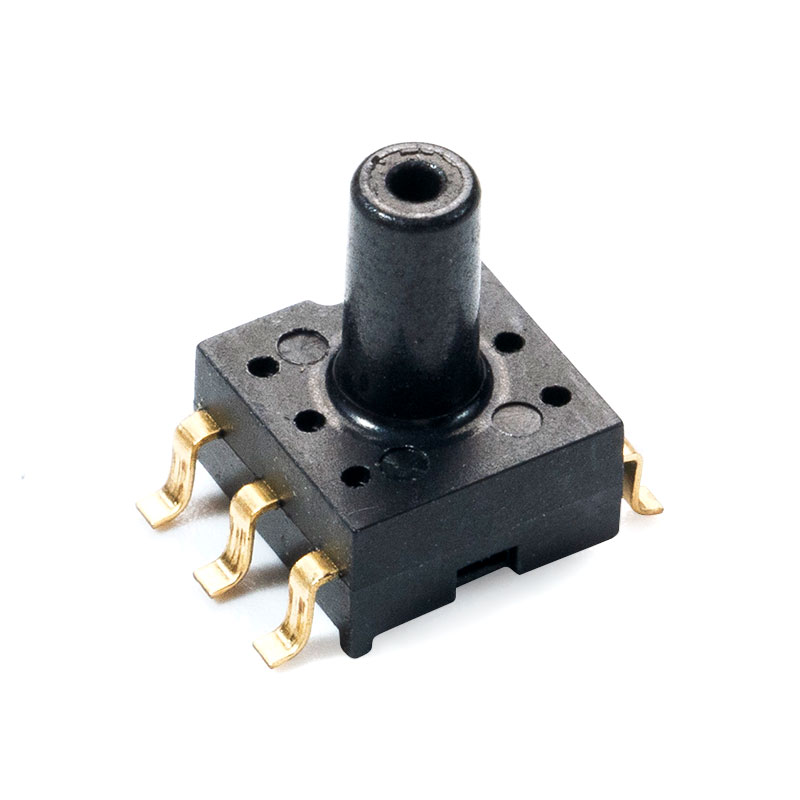

1. Csomagolás és tű meghatározása (MCP-J11)
| Írd le | NEM. | Pin definíció | Írd le | |
 | 1 | N/C | üres | |
| 2 | KI | kimenet | Fel kell függeszteni a levegőben | |
| 3 | N/C | Üres | ||
| 4 | GND | földelés | ||
| 5 | VDD | tápegység | ||
| 6 | N/C | üres | ||
| 7 | SCL | Soros óravonal | ||
| 8 | SDA | SDA |
1.1. táblázat Pin Definíció kapcsolat
Megjegyzés:
1.J10: 7 és 8 # tűket a levegőben kell felfüggeszteni
2.J11:2 # tűt a levegőben kell felfüggeszteni
2. Műszaki előírások
2. Műszaki előírások
| paramétert | jele | minimális érték | Tipikminket értékek | Maximális érték | egység | jegyzetek |
| bekapcsolási visszaállítás | VDDPOR | 2.8 | V | |||
| Működési áram | Iavdd | 2 | 3 | mA | Munkamód | |
| 200 | nA | Készenléti áram | ||||
| ADC felbontás | ÚJRARAW | 24 | Bits | |||
| Kimenő nyomás pontossága 1,2 | ACC | 1% | %FS | 0°C ~ 60°C | ||
| 1,5% | %FS | -20°C ~ 70°C | ||||
| Kapcsolja be időben | TUP | 100 | ms | állítható | ||
| EEPROM adatmegőrzés | Tlive | 10 | év | @125℃ |
1. A pontosság magában foglalja a nemlinearitást, a hőmérsékleti hiszterézist és a nyomáshiszterézist;
2. Teljes élettartam-pontosság 1000 órányi HTOL, LTOL, HTSL, THB és PCT tesztelés alapján;
2.2.I 2 C Elektromos jellemzők
| Paraméter | jele | minimális érték | Maximális érték | egység | jegyzetek |
| órajel frekvenciája | fBsclB | 1 | MHz | R=1K | |
| Óra alacsony impulzminket karbantartási ideje | tBLOWB | 0.52 | minket | ||
| Az óra magas impulzminketú karbantartási ideje | tBHIGHB | 0.24 | minket | ||
| SDA létrehozási idő | tBSUDATB | 0.1 | minket | ||
| SDA tartási idő | tBHDDATB | 0.0 | minket | ||
| Alapítási idő minden foglalkozás elején | tBSUSTAB | 0.24 | minket | ||
| Kezdő állapot karbantartási idő | tBHDSTAB | 0.24 | minket | ||
| Állítsa meg az időt, állítsa be az időt | tBSUSTOB | 0.24 | minket | ||
| Két kommunikáció közötti intervallum | tBBUFB | 0.52 | minket |
