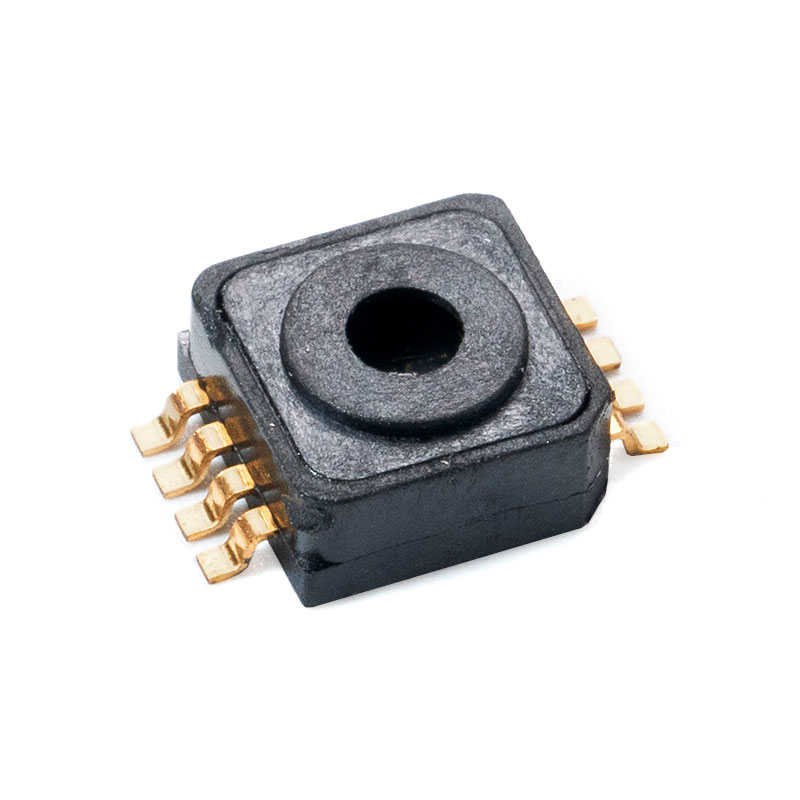

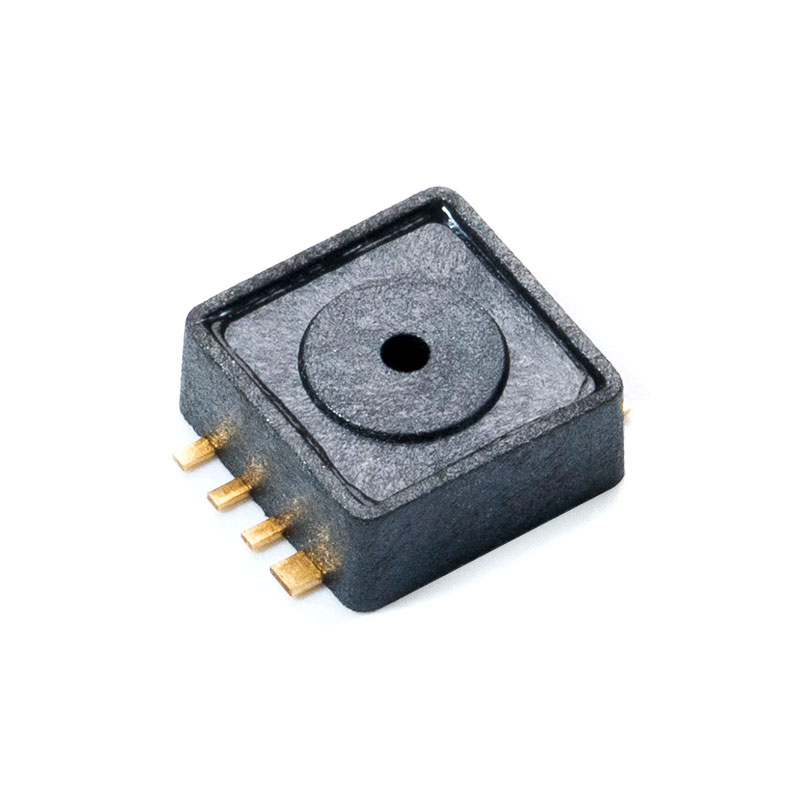

MCP-J20 Nyomásérzékelő autókhoz
  • MCP-J20 Nyomásérzékelő autókhoz
  • MCP-J20 Nyomásérzékelő autókhoz
  • MCP-J20 Nyomásérzékelő autókhoz

MCP-J20 Nyomásérzékelő autókhoz

Leírás
Az érzékelőpiac kalibrált abszolút nyomásérzékelő termékeket dobott piacra. Az MCP-J20 sorozatot autók és motorkerékpárok szívócsonkjában történő nyomásátvitelre tervezték
Ez a termék autóipari minőségű jelkondicionáló chipeket használ a MEMS mag kimenetének kalibrálására és kompenzálására, és képes a 10 kPa és 1000 kPa közötti nyomásjeleket analóg kimeneti jelekké alakítani testreszabható kimeneti tartományban (0–5 V). A termék kiváló megbízhatósága mellett a két chip integrálva van és csomagolva van, ami jelentősen csökkenti a csomagolás méretét. Ugyanakkor a kondicionált termék szabványos kimenetet tud biztosítani a hőmérséklet- és pontossági tartományon belül, így nincs szükség az ügyfeleknek az érzékelő kalibrálására.

Jellemző

A maximális hiba 0 ° C és 85 ° C között 2,5%
Nagyon alkalmas mikroprocesszorokhoz vagy mikrokontroller alapú rendszerekhez
Ultra kis felületre szerelhető csomagolás
Hőmérséklet-tartomány: -40 °C és 125 °C között
Tartomány J20 (A) 10 kPa ~ 1000 kPa opcionális J20 (B) 10 kPa ~ 400 kPa
Arányos/abszolút analóg feszültség kimenet

Tipikus alkalmazások

Autóipari alkalmazások (elosztócső nyomásmérés)
Ipari vezérlés
Motorkerékpár nyomás alkalmazása
Hibrid és új energia-vákuum-támogatású érzékelők
CNG gáznyomás érzékelés
Nyomásmérő

Lépjen kapcsolatba az Egyesült Államokkal
PREV：MCP-J20A, J20B, J20C Nyomásérzékelők autókhoz
KÖVETKEZŐ：MCP-J10, MCP-J11, MCP-J12 Nyomásérzékelők autókhoz

3.1. Áttekintés

Az MCP-J20 sorozatú nyomásérzékelő MEMS piezorezisztív magot használ nyomásérzékeny elemként, amely a környezeti nyomással arányos nyers jelet ad ki. A beépített 16 bites ADC-vel ellátott kondicionáló chip meghajtja az érzékeny alkatrészt, és felerősíti, hőmérséklet-kompenzálja és linearizálja az eredeti jelet, hogy egy analóg feszültségű kimeneti jelet adjon ki, amely lineárisan kapcsolódik az alkalmazott nyomáshoz.



Átviteli funkció

OUT=A×P B
figyelem:
OUT az analóg kimeneti feszültség voltban mérve;
P a nyomásérték, abszolút nyomás kPa-ban;
Lásd az alábbi táblázatot A és B esetében.

3.1. ábra Szimulált kimeneti átviteli funkció

Termékmodell Tartomány (kPa) Kimeneti feszültség tartomány (V) Erősítés és eltolás
Po Pr OL Ó A B
MCP-J20-15115K 15 115 0.5 4.5 0.04 0.1
MCP-J20-20250K 20 250 0.5 4.5 0.0173915 0.152174
MCP-J20-20400K 20 400 0.5 4.5 0.0105265 0.2894735
