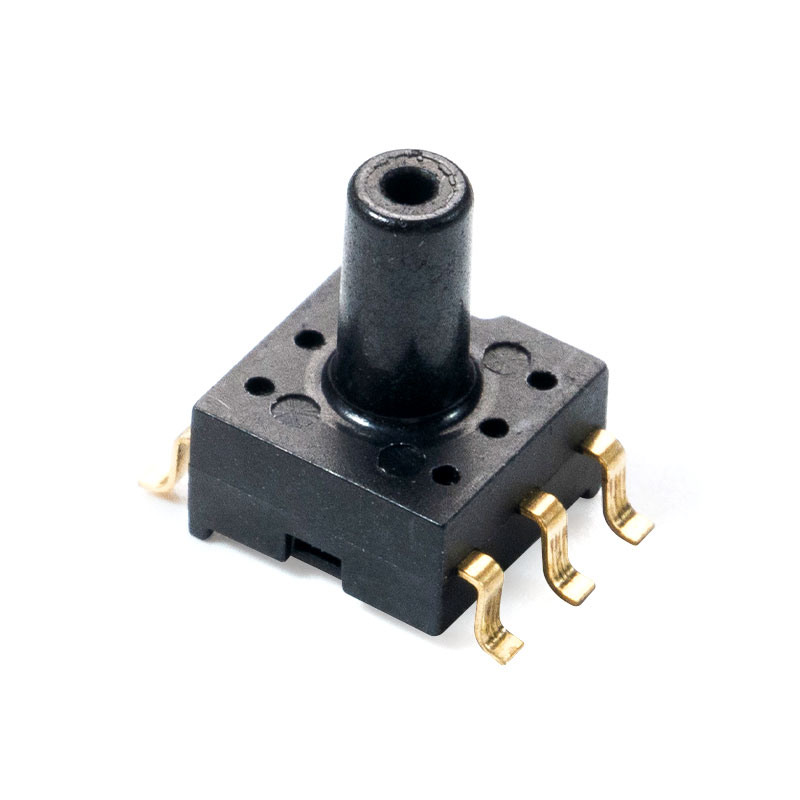

MCP-H10, MCP-H11 Alacsony nyomásérzékelő
  • MCP-H10, MCP-H11 Alacsony nyomásérzékelő
  • MCP-H10, MCP-H11 Alacsony nyomásérzékelő
  • MCP-H10, MCP-H11 Alacsony nyomásérzékelő

MCP-H10, MCP-H11 Alacsony nyomásérzékelő

Általános leírás (MCP-H10)

Az MCP-H10 sorozat egy kis méretű csomag (SOP) fúvókával, amely integrálja a jelerősítést, a nemlinearitást és a hőmérséklet-kompenzációt a szilícium piezorezisztív nyomásérzékelőkhöz. Az MCP-H10 sorozatú nyomásérzékelő egy olyan termék, amely fejlett MEMS technológiát használ, és kifejezetten szórakoztató elektronikai és orvosi alkalmazásokhoz készült. A nyomásérzékelő közvetlenül a nyomtatott áramköri lapra forrasztható, pontos és nagy amplitúdójú analóg feszültség kimeneti jelet biztosítva, amely arányos az alkalmazott nyomással.

Jellemzők

Mérési tartomány: -100kPa~1000kPa
Abszolút analóg kimenet széles lineáris tartománnyal (tipikus értékek 0,5–4,5 V) (megjegyzés: a kimeneti feszültség testreszabható)
Tápfeszültség 5,0 V (opcionális 3,3 V)
Működési hőmérséklet tartomány -20 és 85 ℃ között
Tárolási hőmérséklet tartomány -40 és 125 ℃ között

Tipikus alkalmazások

Ipari felhasználás: nyomáskapcsolók és pneumatikus alkatrészek
Orvosi felhasználás: vérnyomásmérő, oxigéngenerátor
Háztartási gépek vízszintérzékelése: mosógépek, mosogatógépek, porszívók
Légnyomás szabályozás: tiszta helyiségek és dohányzó helyiségek
Egyéb: Légnyomás-közegnyomás-érzékelő készülék

A szerkezet teljesítménye

Nyomásérzékeny chip: szilícium
Ólomhuzal: aranyhuzal
Tömítő héj: PPS anyag
Csap: Arannyal bevont réz
Nettó tömeg: körülbelül 0,3 gramm

Termékleírás (MCP-H11)
MCP-H11 A sorozat egy nyomáskülönbség-érzékelő termék kis kiszerelésű (SOP) egycsöves porttal, belső integrált erősítővel és többlépcsős nyomás- és hőmérsékletkompenzációval. Főleg a fogyasztói és orvosi alkalmazási piacokat célozza meg.
Nagy teljesítményű digitális kimeneti nyomás (24 bites) és hőmérséklet (24 bites) érzékelők, amelyeket úgy terveztek, hogy megfeleljenek az OEM vásárlók legszigorúbb követelményeinek.

Jellemző
Mérési tartomány: -100kPa ~ 1000kPa
Széles lineáris tartományú I2C kimenet
Széles feszültségű tápegység (3V-5,5V)
Üzemi hőmérséklet tartomány -20 és 85 ℃ között
Tárolási hőmérséklet tartomány -40 és 125 ℃ között

Tipikus alkalmazások
Ipari felhasználás: nyomáskapcsolók és pneumatikus alkatrészek
Orvosi felhasználás: vérnyomásmérő, oxigénkoncentrátor
Légnyomás szabályozás: tiszta szoba és dohányzó szoba
Egyéb: Légnyomás-közegnyomás-érzékelő készülék
Nettó tömeg: körülbelül 0,3 gramm

Strukturális teljesítmény
Nyomásérzékeny chip: szilikon anyag
Ólom: aranyhuzal
Kapszulázó héj: PPS anyag
Pin: réz ezüst

Lépjen kapcsolatba az Egyesült Államokkal
PREV：MCP-H20, MCP-H21 Alacsony nyomásérzékelő
KÖVETKEZŐ：Nincs következő cikk

Elektromos előírások (MCP-H10)

Jellemző Szimbólum Min Typ Max Egység
Feszültség @ Vs=5,0 V (MCP-H10-A sorozat) V S 4.75 5 5.25 VDC
Feszültség @ Vs=3,3 V (MCP-H10-B sorozat) V S 3 3.3 3.6 VDC
Működési áram Io — 3 mADC
Pontosság (0 ℃ és 85 ℃ között) — — — 1.5 %V FSS
ADC felbontás RES ADC — 24 — kicsit
DAC felbontás RES DAC — 12 — kicsit
Frekvencia Fsys 1 MHz
Válaszidő t R — 2.5 — mS
Kezdési idő — — 100 — mS
ESD védelem — — 2 — KV

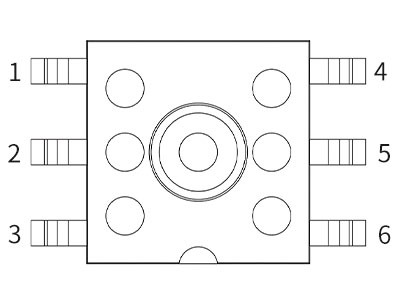

Csomagolás és tűmeghatározás (MCP-H11)

Írd le NEM. Pin definíció Magyarázd el
1 N/C lógni a levegőben
2 SDA I 2 C soros kétirányú adattű
3 SCL I 2 C soros óra bemeneti érintkező
4 VDD tápegység
5 GND okokból
6 N/C lógni a levegőben



Abszolút maximális értékelés (MCP-H11)

Paraméter jele minimum jellemző maximum egység jegyzetek
feszültség VDD -0,3 5.8 V
Digitális tűs feszültség Vio, dig -0,3 VDD 0.3 V 25°C
Túlterhelési nyomás Pproof 2X kPaG
repedési nyomás Pburst 3X kPaG
ESD védelem HBM 4 kV
tárolási hőmérséklet Tstg -40 125 °C


Ajánlott munkakör (MCP-H11)

Paraméter jele minimum jellemző maximum egység jegyzetek
Tápfeszültség 1 VDD 3 5 5.5 V
Működési tartomány Prange -100 1000 kPa Több tartomány opció elérhető
működési hőmérséklet Topr -20 85 °C
