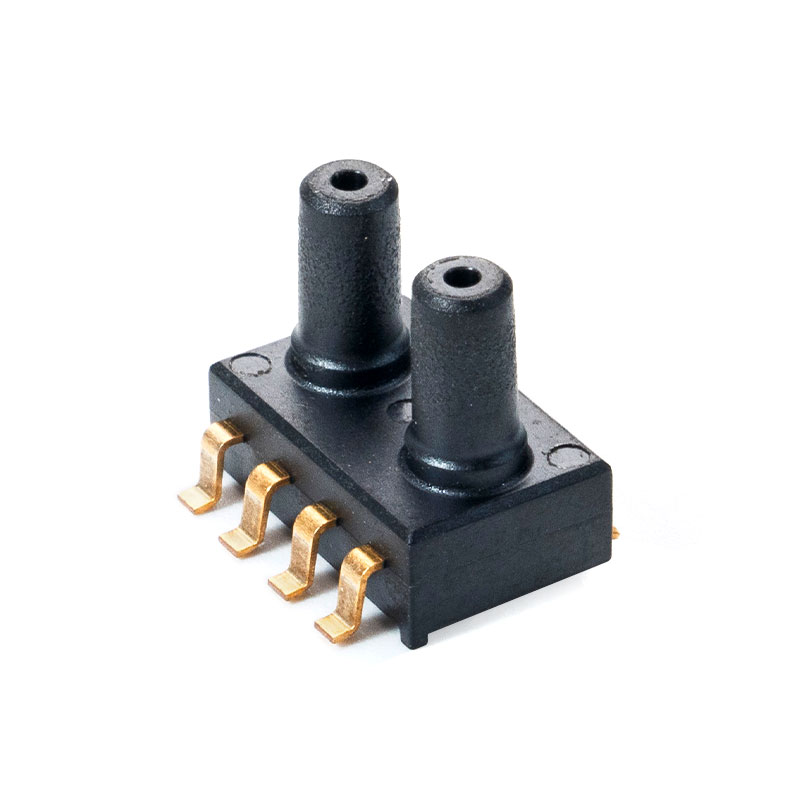

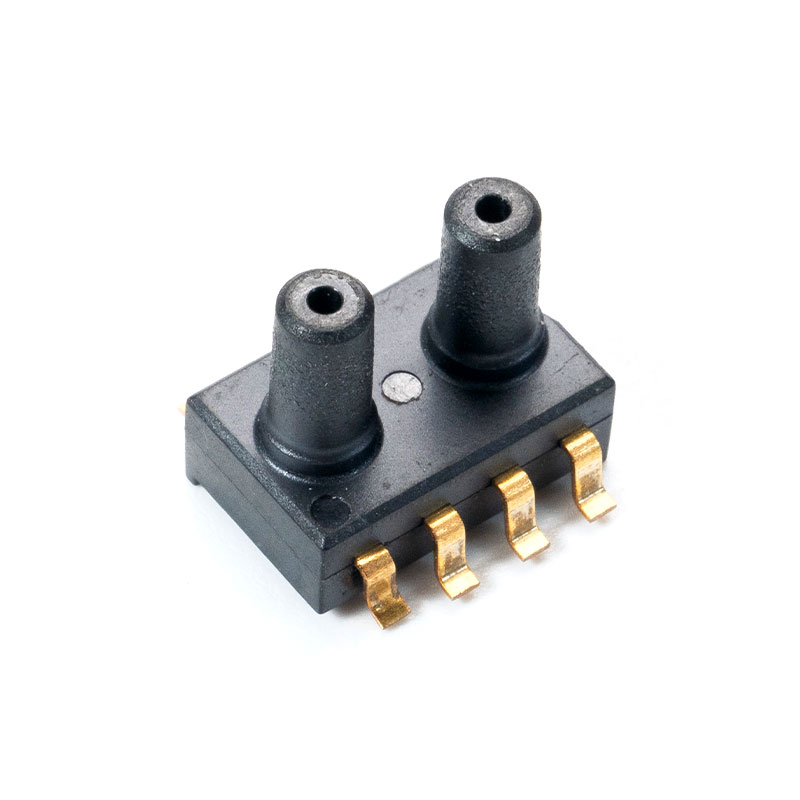

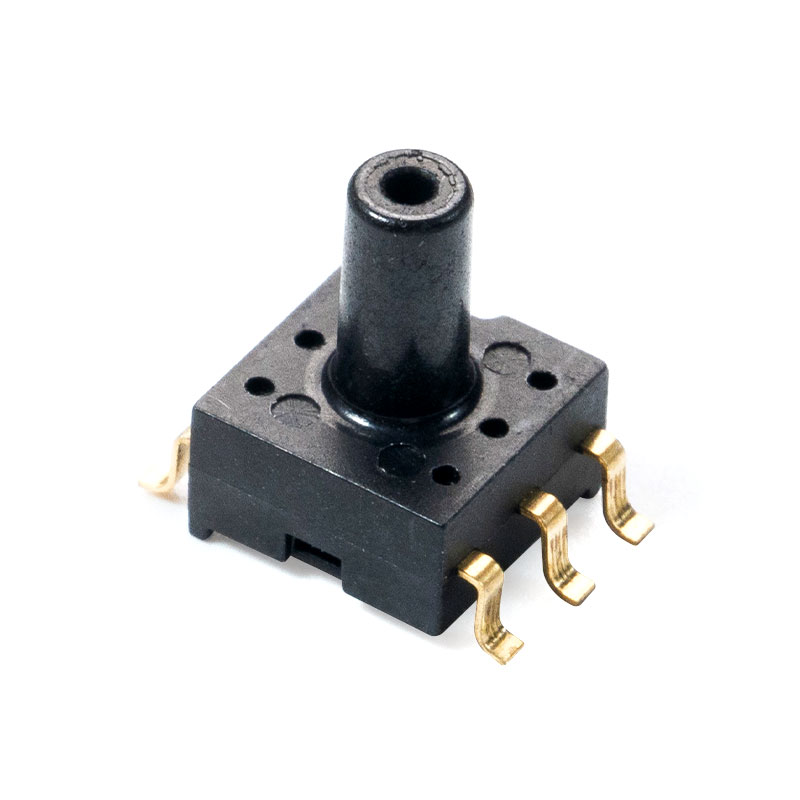

Elektromos műszaki adatok (MCP-H10)
| Jellemző | Szimbólum | Min | Typ | Max | Egység |
| Feszültség @ Vs=5,0 V (MCP-H10-A sorozat) | V S | 4.75 | 5 | 5.25 | VDC |
| Feszültség @ Vs=3,3 V (MCP-H10-B sorozat) | V S | 3 | 3.3 | 3.6 | VDC |
| Működési áram | Io | — | 3 | mADC | |
| Pontosság (0 ℃ és 85 ℃ között) | — | — | — | 1.5 | %V FSS |
| ADC felbontás | RES ADC | — | 24 | — | kicsit |
| DAC felbontás | RES DAC | — | 12 | — | kicsit |
| Frekvencia | Fsys | 1 | MHz | ||
| Válaszidő | t R | — | 2.5 | — | mS |
| Kezdési idő | — | — | 100 | — | mS |
| ESD védelem | — | — | 2 | — | KV |

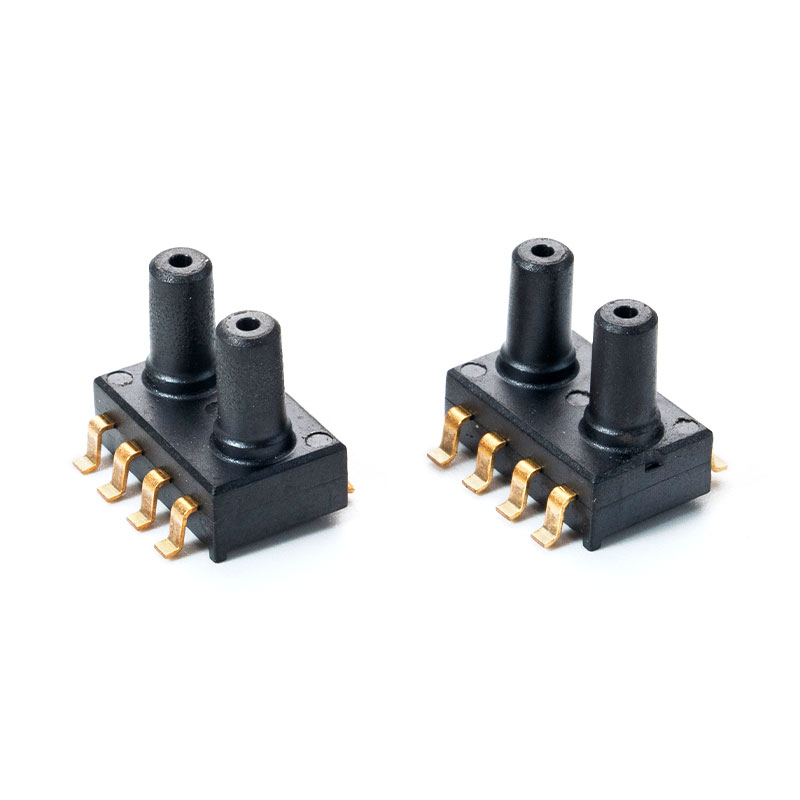

Elektromos paraméterek (MCP-H20)
| Jellemző | Szimbólum | Min | Typ | Max | Egység |
| Vs=5,0 V (MCP-H20-A sorozat) | V S | 4.75 | 5 | 5.25 | VDC |
| Vs=3,3 V (MCP-H20-B sorozat) | V S | 3 | 3.3 | 3.6 | VDC |
| Működési áram | I o | — | 3 | mADC | |
| Pontosság (0-85 ℃) | — | — | — | 1.5 | %V FSS |
| ADC felbontás | RES ADC | — | 24 | — | kicsit |
| DAC felbontás | RES DAC | — | 12 | — | kicsit |
| Válaszidő | t R | — | 2.5 | — | ms |
| Felmelegedési idő | — | — | 100 | — | ms |
| ESD védelem | — | — | 2 | — | kV |
Kimeneti paraméterek (MCP-H20)
MCP-H20-A sorozat (tápfeszültség: 5,0 V)
| Jellemző | Szimbólum | Min | Typ | Max | Egység |
| Minimális nyomáseltolás (0 ℃ és 85 ℃ között) | V kikapcsolva | 0.44 | 0.5 | 0.56 | VDC |
| Teljes körű kimenet (0 ℃ és 85 ℃ között) | V FSO | 4.44 | 4.5 | 4.56 | VDC |
| Teljes tartomány (0 ℃ és 85 ℃ között) | V FSS | 3.88 | 4 | 4.12 | VDC |
MCP-H20-B sorozat (tápfeszültség: 3,3 V)
| Jellemző | Szimbólum | Min | Typ | Max | Egység |
| Minimális nyomáseltolás (0 ℃ és 85 ℃ között) | V kikapcsolva | 0.055 | 0.1 | 0.145 | VDC |
| Teljes körű kimenet (0 ℃ és 85 ℃ között) | V FSO | 3.055 | 3.1 | 3.145 | VDC |
| Teljes tartomány (0 ℃ és 85 ℃ között) | V FSS | 2.91 | 3 | 3.09 | VDC |

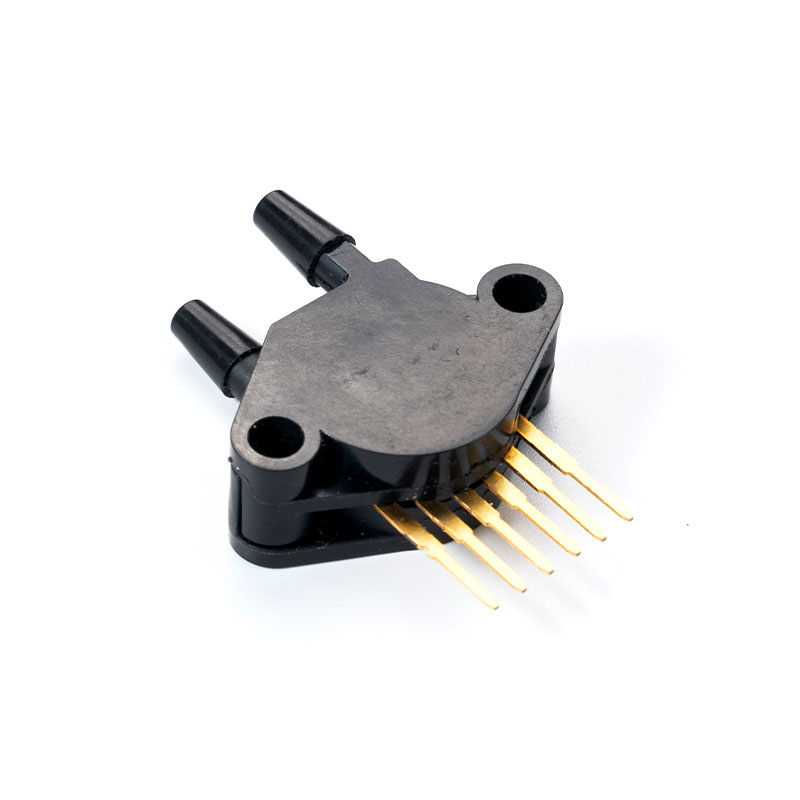

1. Általános előírások (MCP5XXXDP)
1. táblázat: Limit paraméterek
| Jellemző | Szimbólum | Min | Typ | Max | Egység |
| Minimális nyomáseltolás (0 ℃ és 85 ℃ között) | Voff | 0.055 | 0.1 | 0.145 | VDC |
| Teljes körű kimenet (0 ℃ és 85 ℃ között) | VFSO | 3.055 | 3.1 | 3.145 | VDC |
| Teljes tartomány (0 ℃ és 85 ℃ között) | VFSS | 2.91 | 3 | 3.09 | VDC |
2. táblázat A nyomás típusa
| A nyomás típusa | leírást |
| Abszolút | A teljesítmény arányos az alkalmazott nyomás és a beépített referenciavákuum különbségével |
| Mérőnyomás | A teljesítmény arányos az alkalmazott nyomás és a légköri (környezeti) nyomás különbségével |
| Nyomáskülönbség | A kimenet arányos az egyes portokra kifejtett nyomás különbségével (1. port – 2. port). |
2. Az analóg kimenet műszaki paraméterei (MCP5XXXDP)
3. táblázat: Analóg kimenet specifikációi
(VS = 5,0 V egyenfeszültség, TA = 25 °C, hacsak nincs másképp jelezve.)
| Jellemző | Szimbólum | Min | Typ | Max | Egység |
| Nyomástartomány (1) | P OP | 0 | — | 100 | kPa |
| 15 | — | 115 | |||
| Tápfeszültség (2) | V S | 4.75 | 5 | 5.25 | VDC |
| Tápfeszültség | I O | — | 7 | 10 | mAdc |
| Minimális nyomáseltolódás (3) , (0-85 °C) @ VS = 5,0 V | V KI | 0.088 | 0.2 | 0.313 | VDC |
| Teljes körű kimenet (4) , differenciális és abszolút (0-85 °C) @ VS = 5,0 V | V FSO | 4.587 | 4.7 | 4.813 | VDC |
| Teljes skálájú fesztáv (5) , differenciális és abszolút (0-85 °C) @ VS = 5,0 V | V FSS | — | 4.5 | — | VDC |
| Pontosság (6) | — | — | — | ±2,5 | %V FSS |
| Érzékenység | V/P | — | 45 | — | mV/kPa |
| Válaszidő (7) | t R | — | 1 | — | ms |
| Kimeneti forrás árama teljes skálán | I O | — | 0.1 | — | mAdc |
| Felmelegedési idő (8) | — | — | 20 | — | ms |
| Offset stabilitás (9) | — | — | ±0,5 | — | %V FSS |
1. 1,0 kPa (kiloPascal) 0,145 psi-nek felel meg.
2. Az eszköz aránymetrikus ezen a megadott gerjesztési tartományon belül.
3. Az eltolás (VOFF) a kimeneti feszültség a minimális névleges nyomáson.
4. A teljes léptékű kimenet (VFSO) a kimeneti feszültség a maximális vagy teljes névleges nyomáson.
5. A teljes skálatartomány (VFSS) a teljes névleges nyomáson lévő kimeneti feszültség és a minimális névleges nyomáson lévő kimeneti feszültség közötti algebrai különbség.
6. A pontosság (hibaköltségvetés) a következőkből áll:
Linearitás: A kimeneti eltérés az egyenes vonalú kapcsolattól a nyomással a megadott nyomástartományon belül.
Hőmérséklet hiszterézis: Kimeneti eltérés az üzemi hőmérsékleti tartományon belül bármely hőmérsékleten, miután a hőmérsékletet a minimális vagy maximális üzemi hőmérsékleti pontok között ciklikusan váltják, nulla nyomáskülönbség mellett.
Nyomás hiszterézis: Kimeneti eltérés bármely nyomásnál a megadott tartományon belül, ha ezt a nyomást a minimális vagy maximális névleges nyomásra 25 °C-on, illetve onnan visszaállítják.
TcSpan: Kimeneti eltérés a 0 és 85 °C közötti hőmérséklet-tartományban, 25 °C-hoz viszonyítva.
TcOffset: Kimeneti eltérés minimális nyomás mellett a 0 és 85 °C közötti hőmérséklet-tartományban, 25 °C-hoz viszonyítva.
Eltérés a névlegestől: A névleges értékektől való eltérés az eltolás vagy a teljes skálatartomány esetén, a VFSS százalékában 25 °C-on.
7. A válaszidő az az idő, ameddig a növekményes változás a kimenetben a végső érték 10%-áról 90%-ára megy, amikor egy meghatározott lépcsős nyomásváltozásnak van kitéve.
8. A felmelegedési idő az az idő, amely ahhoz szükséges, hogy a termék a nyomás stabilizálása után elérje a megadott kimeneti feszültséget.
9. Az eltolási stabilitás a termék kimeneti eltérése, amikor 1000 órás impulzusnyomásnak, hőmérséklet-ciklusnak vetik alá torzítási teszttel.
