Mi az MCP nyomásérzékelő?

Alapkoncepció: Az MCP márka és a nyomásérzékelés áthidalása

Amikor találkozik a kifejezéssel MCP nyomásérzékelő , kulcsfontosságú, hogy megértsük kettős jelentését az elektronikai iparon belül. Az "MCP" elsősorban a Microchip Technology, a vezető félvezetőgyártó integrált áramkörök (IC-k) termékeny sorozatára utal. Míg a Microchip különféle érzékelőket gyárt, az "MCP" előtagot leghíresebben az analóg-digitális átalakítóikhoz (ADC), digitális potenciométereihez és hőmérséklet-érzékelőihez kötik. Ezért egy igazi, egy chipes MCP nyomásérzékelő az MCP előtaggal nem szabványos termékcsalád. Ehelyett a kifejezés általában olyan nyomásérzékelő megoldásra utal, amely a Microchip jelkondicionáló és adatátalakító IC-jeit – például MCP600x műveleti erősítőket, MCP3421 ADC-ket vagy MCP390x energiamérő chipeket – használja a szívében. Ez a rendszerszintű megközelítés egy érzékeny analóg nyomásátalakítót (például egy piezorezisztív Wheatstone-hidat) párosít a nagy teljesítményű MCP IC-kkel, hogy precíz, megbízható és gyakran digitális kimeneti mérőrendszert hozzon létre. Ez a megkülönböztetés kulcsfontosságú azon mérnökök számára, akik a tervezésükhöz megfelelő alkatrészeket keresik.

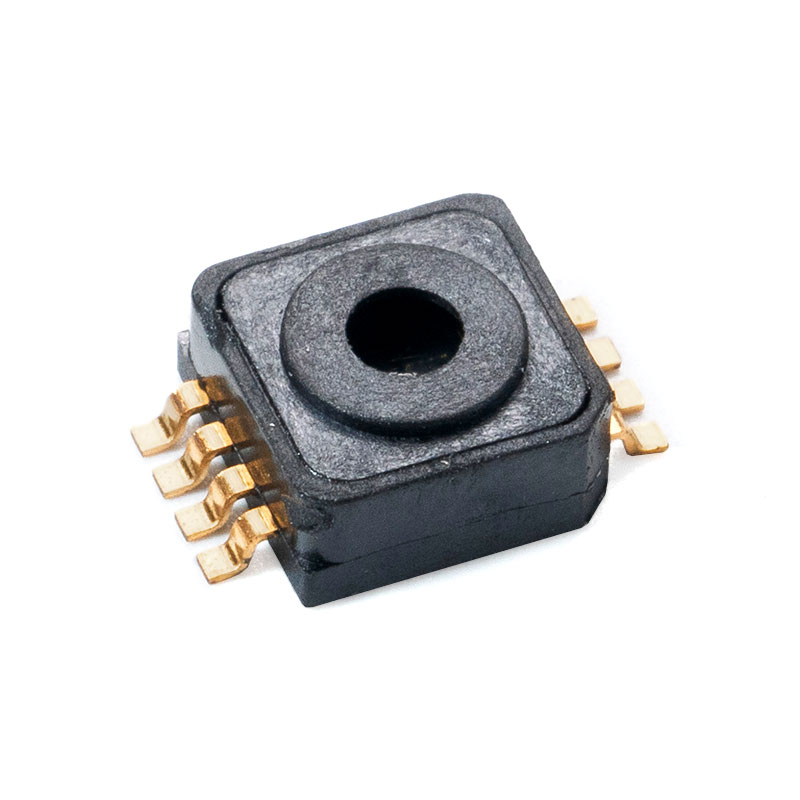

MCP Pressure Sensor

Egy tipikus beállításban a nyomásátalakító nyers, millivolt szintű jele túl gyenge és zajos a közvetlen feldolgozáshoz. Itt jeleskednek az MCP-komponensek. Az MCP6xxx sorozatú precíziós műveleti erősítő képes felerősíteni ezt a jelet. Ezután egy nagy felbontású MCP3xxx vagy MCP34xx sorozatú ADC minimális zaj és hiba mellett digitalizálja az erősített feszültséget. Végül egy mikrokontroller kommunikál az ADC-vel SPI-n vagy I2C-n keresztül, hogy digitális nyomásleolvasást kapjon. Ez a moduláris, MCP sorozat A -alapú jellánc kivételes rugalmasságot kínál a tervezőknek a költségek, a teljesítmény és a teljesítmény optimalizálásához, így a modern nyomásmérő rendszerek sarokkövévé válik az orvosi eszközöktől az ipari vezérlőkig.

Digitális megoldások: Az integrált megközelítés

A szenzortechnológia trendje a nagyobb integráció és a digitális kommunikáció felé mutat. Míg a diszkrét jellánc rugalmasságot kínál, a tervezők gyakran áramvonalas megoldást keresnek. Itt van az a fogalmának megértése digitális kimeneti nyomásérzékelő MCP sorozatú interfész értékessé válik. Bár a Microchip nem forgalmaz monolitikus, MCP-márkájú digitális nyomásérzékelőt, az általuk lehetővé tett ökoszisztéma lényegében digitális. A kompatibilis analóg kimenettel rendelkező nyomásátalakító kiválasztásával és egy közvetlen digitális interfésszel (SPI vagy I2C) rendelkező MCP ADC párosításával a mérnökök hatékonyan létrehoznak egy "digitális nyomásérzékelő modult". A digitális interfész kiküszöböli az analóg jelek integritásával kapcsolatos problémákat nagyobb távolságokon, leegyszerűsíti a mikrokontroller firmware-jét azáltal, hogy közvetlen digitális értékeket biztosít, és lehetővé teszi több érzékelő egyszerű hálózatba kapcsolását egy megosztott buszon. Ez a megközelítés, kihasználva a robusztus MCP sorozat Az ADC megbízható és tervezésbarát utat kínál a nyomásadatok digitalizálásához, ami elengedhetetlen az IoT-eszközökhöz, intelligens ipari berendezésekhez és minden olyan rendszerhez, ahol a digitális adatgyűjtést részesítik előnyben.

A digitális kimeneti nyomásérzékelő MCP sorozatú interfészének megértése

Megvalósítása a digitális kimenet Az MCP IC-k használatával történő nyomásérzékeléshez általában az SPI (Serial Peripheral Interface) vagy az I2C (Inter-Integrated Circuit) protokoll tartozik. Például az MCP3201 (12 bites ADC) SPI-t használ, amihez chipválasztó (CS), soros órajel (SCK) és adatbemeneti/kimeneti (DIN/DOUT) vonalra van szükség. Ez gyors, teljes duplex kommunikációt biztosít, amely ideális a nagyobb sebességű mintavételezéshez. Ezzel szemben az MCP3421 (18 bites ADC) I2C-t használ, mindössze két kétirányú vonalat (SDA és SCL) igényel, amely tökéletes a mikrokontroller érintkezőinek mentéséhez és több eszköz egyetlen buszon történő csatlakoztatásához. A választás a rendszer prioritásaitól függ:

• SPI (pl. MCP3201, MCP3008): Gyorsabb adatátvitel, egyszerűbb protokoll időzítés, full-duplex. A legjobb egyszenzoros vagy nagy sebességű alkalmazásokhoz.
• I2C (pl. MCP3421, MCP9800): Kevesebb vezetéket használ, támogatja a többeszközös hálózatokat, beépített címzése van. Ideális több érzékelővel vagy korlátozott I/O-val rendelkező rendszerekhez.

Az interfész választása közvetlenül befolyásolja a PCB elrendezés bonyolultságát, a firmware-fejlesztést és az általános rendszerarchitektúrát, így alapvető döntést hoz a digitális nyomásérzékelő csomópontok tervezésénél.

Nagy teljesítményű alkalmazások: Ipari rendszerek igényei

Ipari környezetben a nyomásmérés nem pusztán leolvasást jelent; a hosszú távú, megbízható adatok garantálásáról szól zord körülmények között. Olyan rendszer megadása, amely a nagy pontosságú MCP nyomásátalakító ipari monitorozáshoz az alapfelbontáson túlmenően gondos odafigyelést igényel. Ezek a rendszerek gyakran használnak kiváló minőségű, izolált nyomásátalakítókat, amelyek kimenetét robusztus MCP jellánc-komponensek kondicionálják és digitalizálják. A fő teljesítménybeli különbségek közé tartozik a hosszú távú stabilitás – az érzékelő azon képessége, hogy hónapokon vagy éveken keresztül megőrizze kalibrációját, minimálisra csökkentve az elsodródást. Az átfogó hőmérséklet-kompenzáció szintén kritikus fontosságú, gyakran mind a jelátalakítón belül, mind pedig olyan szoftveralgoritmusokon keresztül valósul meg, amelyek egy külön hőmérséklet-érzékelő (esetleg egy MCP9800) adatait használják fel a nyomásleolvasás korrigálására. Ezen túlmenően az elektromágneses interferenciával (EMI) szembeni védettség a legfontosabb, amelyet gondos PCB-árnyékolással, MCP-működési erősítőkkel történő szűréssel, valamint elszigetelt tápegységek és jelutak használatával érnek el. Az olyan szabványoknak való megfelelés, mint például az IEC 61000-6-2 (ipari immunitás), szükséges lehet a tanúsított környezetben történő telepítéshez.

Saját megoldás építése: A diszkrét tervezési út

A végső testreszabást, optimális teljesítményt vagy költségszabályozást igénylő alkalmazásoknál nagy mennyiségben a diszkrét tervezési út a legfontosabb. Egy klasszikus példa egy áramkör tervezése a MCP3421 nyomásérzékelő áramkör kialakítással . Az MCP3421 egy 18 bites delta-szigma ADC rendkívül alacsony zajszinttel és nagy felbontással, ideális a precíziós nyomásátalakító finom jelváltozásainak rögzítésére. A tervezési folyamat több kritikus szakaszból áll. Először is, a piezorezisztív híd millivoltos kimenetét fel kell erősíteni egy alacsony zajszintű, alacsony sodródású műszererősítővel (amely MCP6Vxx műveleti erősítőkkel építhető), hogy illeszkedjen az ADC bemeneti tartományához. Ezután egy precíz feszültségreferencia, például az MCP1541 kerül felhasználásra az ADC mérési alapvonalának megállapítására, amely közvetlenül befolyásolja a pontosságot. Maga az I2C interfésszel és programozható erősítéssel rendelkező MCP3421 szigorú elrendezési irányelvek szerint csatlakozik a zajcsatolás elkerülése érdekében. Ez a megközelítés lehetővé teszi a mérnökök számára, hogy pontosan testreszabják a sávszélességet, a szűrést és az energiafogyasztást, így személyre szabott nyomásérzékelő megoldás, amely felülmúlja számos készen kapható modult olyan speciális, igényes alkalmazásokhoz, mint a laboratóriumi műszerek vagy a precíziós pneumatikus vezérlés.

A pontosság biztosítása: Kalibrálás és teljesítményellenőrzés

A felhasznált alkatrészektől függetlenül bármely mérőrendszer kimondott pontossága megfelelő kalibrálás nélkül értelmetlen. Míg a keresett kifejezés MCP9800 nyomásérzékelő pontossága és kalibrálása hőmérséklet-érzékelőre hivatkozik, egy univerzális igényt emel ki: az érzékelő pontosságának megértését és ellenőrzését. Az MCP-komponensekkel épített nyomásérzékelő rendszer esetében a kalibrálás az a folyamat, amely leképezi a digitális kimenetét (az ADC-ről) az ismert fizikai nyomásbemenetekre. Egy egyszerű egypontos eltolási kalibráció korrigálja a konzisztens nulla hibát. Azonban azért nagy pontosság egy tartományon belül a többpontos kalibráció elengedhetetlen. Ez magában foglalja számos ismert nyomás alkalmazását (kalibrált önsúlytesztről vagy digitális szabványról) a működési tartományban, az ADC kimenetek rögzítését és egy (lineáris vagy polinomiális) korrekciós görbe létrehozását. Ezt a görbét a rendszer a mikrokontrollerben tárolja, és minden jövőbeni leolvasásra alkalmazza. Az adatlapok kulcsfontosságú mérőszámai, például az integrált nemlinearitás (INL) az MCP ADC-nél vagy a teljes léptékű hiba a rendszernél, meghatározzák a kalibráció után elérhető maximális pontosságot. A szabványok szerinti rendszeres érvényesítés biztosítja, hogy a rendszer megőrizze meghatározott teljesítményét az idő múlásával, ami kritikus az orvosi, repülési vagy folyamatirányítási alkalmazásokban.

Navigáció a portfólióban: Stratégiai kiválasztási útmutató

A nyomásátalakítók és a támogató MCP IC-k széles választéka miatt szisztematikus megközelítésre van szükség. Ezt Microchip MCP vákuumnyomás-érzékelő kiválasztási útmutató stratégiai keretet vázol fel. Először határozza meg az alapvető követelményt: a nyomástartományt (pl. 0-100 psi, vagy -14,7-0 psi vákuum esetén) és típusát (abszolút, mérőműszer, differenciál). Ez kiválasztja a jelátalakítót. Ezután mérje fel a közegek kompatibilitását – az érzékelő levegővel, vízzel, olajjal vagy korrozív gázzal érintkezik? Ez határozza meg a jelátalakító membránjának anyagát. Ezután elemezze a jelátalakító kimenetét: ez egy ratiometrikus mV/V jel vagy egy kondicionált 0-5V/4-20mA kimenet? Ez határozza meg a szükséges jelláncot. Gyenge mV jelhez egy MCP6Vxx auto-zero op-amp szükséges az erősítéshez. A digitalizáláshoz válasszon MCP ADC-t a szükséges felbontás (például 12 bites MCP3201 az alap, 18 bites MCP3421 a nagy felbontás) és az interfész (SPI/I2C) alapján. Vákuumos vagy nagyon alacsony nyomású méréseknél az alacsony zajszintű alkatrészek és a kivételes eltolási stabilitás kritikus fontosságúvá válnak. Végül mindig olvassa el a legújabb Microchip adatlapokat és alkalmazási megjegyzéseket a referenciatervekhez, amelyek felbecsülhetetlen erőforrást jelentenek a robusztus megvalósításhoz. MCP nyomásérzékelő megoldást.

GYIK

Használhatok MCP ADC-t bármilyen analóg nyomásérzékelővel?

Elvileg igen, bármely feszültségkimenettel rendelkező analóg nyomásérzékelő csatlakoztatható megfelelő MCP ADC-hez, de a sikeres integrációhoz megfelelő specifikációk szükségesek. Biztosítania kell, hogy az érzékelő kimeneti feszültsége az ADC bemeneti tartományába essen (gyakran 0 V és VREF között). Ha a jel túl kicsi (például néhány millivolt egy piezorezisztív hídtól), akkor szüksége lesz egy precíziós erősítőre, például egy MCP6Vxx-re az érzékelő és az ADC között. Ezenkívül vegye figyelembe az érzékelő kimeneti impedanciáját és az ADC mintavételi frekvenciáját; egy nagy impedanciájú forráshoz puffererősítőre lehet szükség, hogy megakadályozza a mérési hibákat az ADC mintavételi fázisában. Az interfész áramkört mindig az adott érzékelővel és ADC adatlappal a kezében kell megtervezni, hogy figyelembe vegye az eltolási feszültségeket, előfeszítő áramokat és zajjellemzőket.

Mi a különbség az abszolút-, a mérő- és a differenciálnyomás-érzékelés között?

Ez a nyomásmérés alapvető fogalma. Abszolút nyomás tökéletes vákuumhoz (nulla nyomás) mérjük. Barométerekben, magasságmérőkben és olyan eljárásokban használják, ahol a vákuum referencia. Mérőnyomás a helyi környezeti légnyomáshoz viszonyítva mérik. A gumiabroncs nyomásmérője nullát mutat a légköri nyomáson, és csak a felette lévő nyomást mutatja. Nyomáskülönbség két nyomás közötti különbséget méri, például egy szűrőn vagy egy áramlásmérőben. A választás befolyásolja, hogy milyen típusú nyomásátalakítóra van szüksége, és hatással van a jelkondicionálásra is. Például egy abszolút nyomásérzékelőnek van egy lezárt vákuum-referenciakamrája, míg egy mérőérzékelőt a légkörbe vezetnek.

Hogyan befolyásolja a hőmérséklet az MCP-alapú nyomásérzékelő értékeket?

A hőmérséklet a legjelentősebb hibaforrás a precíziós nyomásérzékelésben. Ez érinti mind a nyomásátalakítót (tartományt és nulla eltolódást okozva), mind az elektronikus alkatrészeket (az ellenállásértékek megváltoztatása és az op-amp/ADC eltolások). Egy MCP alapú rendszert, számos stratégia küzd ez ellen. Először is használjon alacsony hőmérsékleti együtthatójú alkatrészeket, például az MCP3421 ADC-t, amelynek nagyon alacsony az eltolási eltolódása. Másodszor, alkalmazzon hardveres hőmérséklet-kompenzációt hőmérséklet-érzékelővel, mint például az MCP9800. A mikrokontroller leolvassa a nyomás-ADC-t és a hőmérséklet-érzékelőt is, majd szoftveres kompenzációs algoritmust alkalmaz egy több hőmérsékletű kalibrációs ciklus során meghatározott együtthatók felhasználásával. Ez az aktív hőmérséklet-kompenzáció elengedhetetlen a nagy pontosság eléréséhez az ipari vagy autóipari alkalmazások működési környezetében.

Melyek a felkapott alkalmazások, amelyek a nyomásérzékelés innovációját ösztönzik?

Számos kulcsfontosságú trend alakítja a fejlett nyomásérzékelő megoldások iránti keresletet. Az elterjedése IoT és intelligens mezőgazdaság alacsony költségű, akkumulátorral működő érzékelők hálózatát igényli a talajvízpotenciál (mátrixpotenciál) és az öntözővezeték-nyomás mérésére. Viselhető egészségügyi monitorok A folyamatos vérnyomásmérést keresik, miniatürizált, nagy pontosságú szenzorokat igényelnek. A elektromos járművek (EV) forradalma növeli a nyomásfigyelés szükségességét az akkumulátor-hőszabályozó rendszerekben és a hidrogén üzemanyagcellákban. Végül ipari prediktív karbantartás a nyomásrezgések és a hidraulikus és pneumatikus rendszerek trendjeinek figyelésére támaszkodik a hibák előrejelzéséhez. Ezek az alkalmazások nagyobb integrációt, alacsonyabb teljesítményt (ahol az MCP ADC-k kiválóak), digitális kimeneteket és fokozott robusztusságot szorgalmaznak, minden olyan területen, ahol az MCP-komponenseket használó, jól megtervezett jellánc versenyképes megoldást jelenthet.
