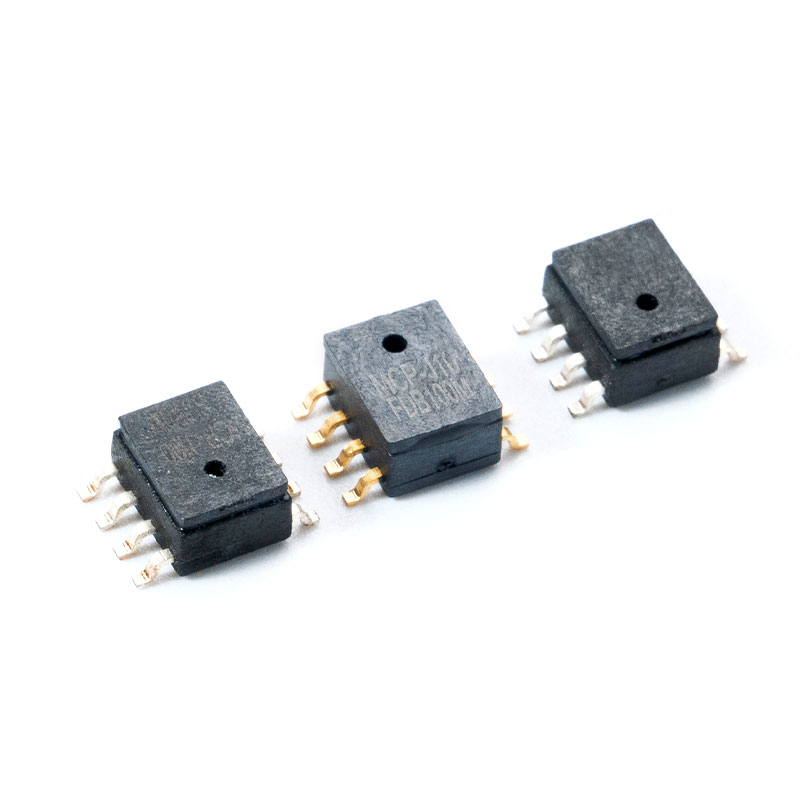

Mi az abszolút nyomásérzékelő?

An abszolút nyomás érzékelő egy olyan átalakító, amely a nyomást a tökéletes vákuumhoz (0 Pa) méri, nem pedig a légköri vagy bármely más referencianyomáshoz. Ez alapvetően különbözik a mérő- vagy differenciálérzékelőktől, és egyedülállóan alkalmas olyan alkalmazásokhoz, ahol a légköri ingadozások elfogadhatatlan mérési hibákat okoznak. A repülési magasságméréstől az ipari HVAC-rendszerekig, abszolút nyomásérzékelők a precíziós méréstechnika sarokkövei.

Ez az útmutató mindent lefed, amit a mérnököknek, beszerzési szakembereknek és rendszerintegrátoroknak tudniuk kell – a működési elvektől és az összehasonlítási adatoktól az alkalmazásspecifikus kiválasztási kritériumokig és az alacsony költségű megvalósítási lehetőségekig.

1. Hogyan működik az abszolút nyomásérzékelő?

1.1 Alapvető működési elv

An abszolút nyomás érzékelő egy lezárt referenciakamrát tartalmaz, amelyet csaknem tökéletes vákuumig evakuáltak (jellemzően <10-3 Pa). Az érzékelő membrán – általában szilíciumból, rozsdamentes acélból vagy kerámiából – elhajlik az egyik oldalon alkalmazott technológiai nyomás hatására. Ezt a mechanikai eltérítést elektromos jellé alakítják át a több átviteli módszer egyikével:

• Piezorezisztív : A membrán nyúlásmérői az elhajlással arányosan változtatják az ellenállást. Leggyakoribb a MEMS-alapú érzékelőkben a nagy érzékenység és az alacsony költség miatt.
• Kapacitív : Az eltérítés megváltoztatja a membrán és a rögzített elektróda közötti kapacitást. Kiváló hosszú távú stabilitást és alacsony hőmérséklet-eltolódást kínál.
• Piezoelektromos : Dinamikus nyomás alatt töltést generál. A legalkalmasabb gyors tranziens mérésekhez, nem statikus nyomáshoz.
• Rezonáns : A nyomás megváltoztatja a rezgő elem rezonanciafrekvenciáját. Nagy pontosság, de magasabb költség.

A kimenetet ezután beépített ASIC áramkörök kondicionálják, amelyek hőmérséklet-kompenzációt, nulla eltolás korrekciót és jelerősítést biztosítanak – kalibrált analóg (0–5 V, 4–20 mA) vagy digitális (I²C, SPI) kimenetet hozva létre.

1.2 Abszolút vs mérőműszer vs differenciál — Főbb különbségek

Az érzékelőtípusok közötti különbségek megértése kritikus fontosságú a rendszer megfelelő kialakításához. Míg a mérőérzékelők a nyomást a környezeti atmoszférához viszonyítva mérik, a differenciálérzékelők pedig két folyamatnyomást hasonlítanak össze, an abszolút nyomás érzékelő vs gauge pressure sensor Az összehasonlítás egy alapvető referenciapont-különbséget tár fel, amely befolyásolja a mérési pontosságot változó magasságú vagy változó éghajlatú környezetben.

1.3 Miért számít a vákuumreferencia?

A lezárt vákuum-referenciakamra az abszolút mérést teszi lehetővé. Ellentétben a mérőérzékelőkkel, amelyek légkör felé nyitott szellőzőnyílást használnak, egy abszolút nyomás érzékelő immunis a légköri sodródásra, a magasságváltozásokra és a szezonális légköri változásokra. Ez nem alku tárgya az olyan alkalmazásokban, mint a légiközlekedési magasságmérés, ahol az 1 hPa-os nyomáshiba magasságban ~8,5 m magassági hibához vezethet, ami kritikus biztonsági ráhagyás az ellenőrzött légtérben.

Az orvosi lélegeztetőgépekben és infúziós pumpákban az abszolút nyomásmérés biztosítja, hogy a gyógyszeradagolást és a légzéstámogatást ne befolyásolja a kórház magassága vagy a környezeti nyomás változása a szállítás során.

2. Abszolút nyomásérzékelő vs mérőműszeres nyomásérzékelő – Mély összehasonlítás

2.1 Egymás melletti specifikációk összehasonlítása

Amikor értékelünk egy abszolút nyomás érzékelő vs gauge pressure sensor , a mérnököknek nemcsak a referenciapontot kell figyelembe venniük, hanem azt is, hogy az egyes típusok hogyan teljesítenek a legfontosabb metrológiai paraméterek között. Az alábbi táblázat összefoglalja a hasonló MEMS-alapú eszközök tipikus adatlap-specifikációit a 0–10 bar tartományban:

2.2 Mikor válasszuk az Abszolút Over Gauge?

Válasszon egy abszolút nyomás érzékelő mikor:

• Az alkalmazás változó magasságokban vagy helyeken, eltérő légnyomással működik (pl. mobil berendezések, repülőgépek, drónok).
• A mérések abszolút szabványig (SI-egység: Pascal) való nyomon követhetősége szükséges a szabályozási megfeleléshez – ez általános az orvosi és repülési tanúsításban.
• Vákuumfigyelésre vagy szubatmoszférikus folyamatszabályozásra van szükség (pl. félvezetőgyártás, fagyasztva szárítás).
• A hosszú távú adatnaplózáshoz stabil, sodródásmentes alapvonalra van szükség, amelyet nem befolyásolnak a napi időjárási változások.

A mérőérzékelők továbbra is a preferált választás a zárt hurkú hidraulikus és pneumatikus rendszerekben, ahol az atmoszférához viszonyított relatív nyomás a releváns műszaki mennyiség (pl. gumiabroncs-felfújás, kazánnyomás).

2.3 Gyakori tévhitek

• Tévhit: "Az abszolút érzékelők 0-t olvasnak környezeti hőmérsékleten." – Nem. Tengerszinten egy abszolút érzékelő ~101,325 kPa értéket mutat. Csak egy mérőérzékelő mutat 0-t környezeti hőmérsékleten.
• Tévhit: "Az abszolút érzékelők mindig pontosabbak." — A pontosság a tervezéstől és a kalibrációtól függ, nem a referenciatípustól. A mérőérzékelők azonos vagy jobb pontosságot érhetnek el a relatív méréseknél.
• Tévhit: "A mérőérzékelőt a légköri nyomás hozzáadásával abszolútmá alakíthatja át." — Ez csak akkor működik, ha a légköri nyomás ismert és stabil, ami a mobil vagy nagy magasságú alkalmazásoknál meghiúsítja a célt.

3. Főbb alkalmazások iparágonként

3.1 Abszolút nyomásérzékelő magasságmérő alkalmazásokhoz

A abszolút nyomás érzékelő for altimeter applications műszakilag az egyik legigényesebb felhasználási eset. A repülőgépek magasságmérői az International Standard Atmosphere (ISA) modellre támaszkodnak, amely előre megjósolható nyomás-magasság összefüggést határoz meg: a nyomás nagyjából 1,2 hPa-val csökken 10 méteres tengerszint feletti magasságnövekedésenként.

A tanúsított repüléselektronika esetében az érzékelőknek meg kell felelniük a DO-160G környezetvédelmi szabványoknak és az RTCA/DO-178C szoftverbiztosítási szinteknek. A legfontosabb specifikációk a következők:

• Nyomástartomány: 10-110 kPa (-500 m és ~30 000 m között)
• Felbontás: <1 Pa (~8 cm magassági felbontásnak felel meg)
• Hőmérséklet kompenzáció: -55°C és 85°C között
• Ütés- és rezgésállóság MIL-STD-810 szerint

A fogyasztói minőségű drónok és UAV-k olcsóbb MEMS barometrikus érzékelőket (pl. 24 bites felbontás, I²C interfész) használnak, amelyek nyugodt körülmények között is elérik a ±1 m-nél kisebb magassági pontosságot, ami elegendő az automatizált repülésvezérléshez és a hazatérés funkcióihoz.

3.2 Abszolút nyomásérzékelő HVAC-rendszerekhez

In abszolút nyomás érzékelő for HVAC systems , az elsődleges szerep a hűtőközeg nyomásának monitorozása a kompresszorkörökben, a légkezelő egység (AHU) betápláló és visszatérő nyílásában, valamint az épületautomatizálási rendszerekben (BAS). Ellentétben a szűrő nyomáskülönbség-felügyeletével (amely differenciálérzékelőket használ), a hűtőközeg-kör kezeléséhez abszolút nyomásra van szükség a hűtőközeg túlhevülésének és túlhűtésének pontos kiszámításához nyomás-entalpia (P-H) diagramok segítségével.

3.3 Orvosi eszközök

Orvosi fokozatú abszolút nyomásérzékelők lélegeztetőgépekbe, érzéstelenítő gépekbe, infúziós pumpákba, vérnyomásmérőkbe és dializáló berendezésekbe vannak beépítve. A szabályozási követelmények (IEC 60601-1, ISO 80601) a folyadékkal érintkező anyagok biokompatibilitását, az elektromágneses összeférhetőséget (EMC) és a szigorú kalibrálási nyomon követhetőséget írják elő.

Főbb orvosi szenzor jellemzők:

• Pontosság: ±0,1% FS vagy jobb, NIST nyomon követhető kalibrációval
• Hosszú távú drift: <±0,05% FS/év
• Közegek kompatibilitása: sóoldat, oxigén, érzéstelenítő gázkeverékek
• Kimenet: Digitális (I²C/SPI) beépített hőmérséklet-kompenzációval a modern beágyazott architektúrákhoz előnyben részesített

3.4 Autóipari rendszerek

Autóipari alkalmazások abszolút nyomásérzékelők Ide tartoznak a gyűjtőcső abszolút nyomás (MAP) érzékelői, a gumiabroncsnyomás-ellenőrző rendszerek (TPMS, bár ezek általában mérőműszerek), a turbófeltöltő töltőnyomása és az üzemanyagtartály gőznyomása. A MAP érzékelők kritikusak a motorvezérlő egység (ECU) tüzelőanyag-befecskendezésének és gyújtásidőzítésének számításához. Túl kell élniük az AEC-Q100 1. fokozatú minősítést (−40°C és 125°C között), a magas vibrációt és az üzemanyaggőzök hatását.

• Működési tartomány: 10-400 kPa abszolút (lefedi az üresjárati vákuumot a maximális erősítéssel)
• Kimenet: Ratiometrikus analóg (0,5–4,5 V) vagy SENT digitális protokoll
• Válaszidő: <1 ms dinamikus motoresemények esetén

3.5 Olcsó abszolút nyomásérzékelő Arduino projektekhez

A rise of open-source hardware has created strong demand for a alacsony költségű abszolút nyomásérzékelő Arduino -kompatibilis megoldás. Ezek az érzékelők – jellemzően MEMS barometrikus eszközök I²C vagy SPI kimenettel – lehetővé teszik az időjárási állomások, a magasságnaplózók, a beltéri navigáció és a drónprojektek használatát minimális költséggel.

Az Arduino ökoszisztémákban használt népszerű MEMS abszolút barometrikus érzékelők a következőket kínálják:

• Nyomástartomány: 300-1100 hPa (-500 m és ~9000 m közötti magasságot fed le)
• Interfész: I²C (400 kHz gyors mód) vagy SPI
• Felbontás: 24 bites ADC, <0,18 Pa felbontás ultra-nagy felbontású módban
• Tápfeszültség: 1,8–5 V (3,3 V logikai kompatibilis)
• Csomag: LGA-8, QFN vagy Breakout modul prototípuskészítéshez
• Áramfelvétel: <1 µA alvó üzemmódban (kritikus az akkumulátoros IoT csomópontok esetében)

4. Hogyan válasszuk ki a megfelelő abszolút nyomásérzékelőt

4.1 Az értékelendő főbb specifikációk

A megfelelő kiválasztása abszolút nyomás érzékelő szisztematikus értékelést igényel több specifikációs dimenzióban. A mérnököknek kerülniük kell a túlzott (amely a költségeket növeli) és az alul-meghatározást (ami helyszíni hibákat okoz).

4.2 Kiválasztási kritériumok Arduino és beágyazott rendszerek esetén

A alacsony költségű abszolút nyomásérzékelő Arduino vagy beágyazott mikrokontroller alkalmazás esetén a prioritás az interfész-kompatibilitás, az energiafogyasztás és az alaktényező felé tolódik el. Fontolja meg:

• Interfész feszültségszintek : Győződjön meg arról, hogy az I²C/SPI logikai szintjei megegyeznek az MCU-val (3,3 V vagy 5 V). Sok MEMS-érzékelő 3,3 V-os natív; használjon szintváltókat, ha 5 V-os Arduino Uno-hoz csatlakozik.
• Könyvtári támogatás : Az Arduino könyvtár megerősített elérhetősége drasztikusan csökkenti a fejlesztési időt.
• Chipbe épített hőmérséklet-érzékelő : A legtöbb MEMS barometrikus érzékelő integrált hőmérséklet-érzékelővel rendelkezik a kompenzáció és a kétfunkciós felügyelet érdekében.
• Mintavételi gyakoriság : Időjárási állomásokhoz 1 Hz elegendő. Az UAV-k magasságtartásához 25–100 Hz szükséges.
• Alvó és készenléti módok : Nélkülözhetetlen elemes alkalmazásokhoz, amelyek több éves működést céloznak meg érmecellákon vagy kis LiPo-csomagokon.

4.3 Ár vs teljesítmény kompromisszumok

A cost of an abszolút nyomás érzékelő Mérlegek pontossággal, tanúsítvánnyal, adathordozó-kompatibilitással és csomagolással. Ezen kompromisszumok megértése segít a beszerzési csapatoknak és a rendszertervezőknek egyensúlyban tartani a költségvetést a mérnöki követelményekkel.

5. A MemsTech-ről – az Ön megbízható MEMS nyomásérzékelő partnere

5.1 Wuxiban alapítva, innovációra építve

A 2011-ben alapított MemsTech a Wuxi National Hi-tech kerületben – Kína IoT innovációs központjában – egy MEMS nyomásérzékelők kutatás-fejlesztésére, gyártására és értékesítésére szakosodott vállalkozás. A Wuxi National Hi-tech District a félvezető- és MEMS-gyártás egyik legfontosabb ázsiai ökoszisztémájává nőtte ki magát, hozzáférést biztosítva a MemsTech számára a fejlett gyártási erőforrásokhoz, kutatási partnerségekhez és az ellátási lánc infrastruktúrájához, amely kritikus fontosságú a nagy volumenű, kiváló minőségű érzékelőgyártáshoz.

5.2 Kiszolgált termékek és iparágak

MemsTech abszolút nyomás érzékelő A termékcsalád a nyomástartományok, a kimeneti típusok és a csomagolási lehetőségek széles skáláját fedi le, amelyek célja a B2B ügyfelek kiszolgálása:

• Orvosi : Légzőkészülékekhez, infúziós rendszerekhez és diagnosztikai műszerekhez tervezett érzékelők – megfelelnek az ISO 13485 minőségirányítási követelményeknek.
• Autóipar : MEMS nyomásérzékelők, amelyek megfelelnek az AEC-Q100 Grade 1 minősítésnek az elosztócső nyomás, az üzemanyaggőz és a fékrendszer felügyeletéhez.
• Szórakoztató elektronika : Kompakt, alacsony fogyasztású MEMS-érzékelők okostelefonokhoz, intelligens otthoni eszközökhöz, viselhető eszközökhöz és IoT-csomópontokhoz.

5.3 Miért választják a beszerzési csapatok és a nagykereskedelmi partnerek a MemsTech-et?

• Professzionális K+F képesség : A házon belüli MEMS tervezés és folyamattervezés testreszabott megoldásokat tesz lehetővé az OEM és ODM ügyfelek számára.
• Tudományos termelésirányítás : Az ISO által vezérelt gyártósorok statisztikai folyamatvezérléssel (SPC) biztosítják az egyenletes hozamot és minőséget a méretekben.
• Szigorú csomagolás és tesztelés : Minden érzékelő teljes kalibráción és funkcionális tesztelésen esik át a szállítás előtt, opcionális 100%-os HTOL (High-Temperature Operating Life) szűréssel.
• Versenyképes árképzés : A vertikális integráció és a mennyiségi gyártás hatékonysága lehetővé teszi a MemsTech számára, hogy nagy teljesítményű, költséghatékony érzékelőmegoldásokat szállítson, amelyek csökkentik a rendszer teljes anyagjegyzék-költségét a megbízhatóság veszélyeztetése nélkül.

6. Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Mi az alapvető különbség az abszolút nyomásérzékelő és a mérőnyomás-érzékelő között?

An abszolút nyomás érzékelő nyomást mér a tökéletes vákuumhoz (0 Pa). A nyomásmérő érzékelő a helyi légköri nyomáshoz viszonyítva méri a nyomást, amely a magasságtól és az időjárástól függően változik. Ennek eredményeként egy abszolút nyomás érzékelő vs gauge pressure sensor Az összehasonlítás azt mutatja, hogy az abszolút érzékelők stabil, helyfüggetlen mérést biztosítanak, míg a mérőszenzorok megfelelőbbek, ha a vizsgált műszaki mennyiség a környezeti nyomás feletti vagy alatti – például a gumiabroncs felfújása vagy a tartály légköri nyomása.

2. kérdés: Hogyan működik az abszolút nyomásérzékelő magasságmérő alkalmazásban?

Egy abszolút nyomás érzékelő for altimeter applications , az érzékelő méri a légkör tényleges légnyomását a repülőgépen vagy az UAV aktuális magasságán. Az International Standard Atmosphere (ISA) modellt használva – ahol a nyomás körülbelül 1,2 hPa-val csökken 10 méteres magasságnövekedéssel alacsony magasságban – a rendszer a nyomásértékeket magassági értékekké konvertálja. Az érzékelő belsejében található lezárt vákuumreferencia biztosítja, hogy ezt a mérést ne befolyásolja a kabin nyomása vagy a helyi időjárás, így stabil és megismételhető magassági jelet biztosít a repülésvezérlő rendszerek számára.

3. kérdés: Használható-e alacsony költségű abszolút nyomásérzékelő az Arduino-val barkácsolási magasságméréshez?

Igen. A alacsony költségű abszolút nyomásérzékelő Arduino -kompatibilis MEMS eszköz – jellemzően 24 bites I²C barometrikus érzékelő – csendes levegőben 0,5 m-nél jobb magassági felbontást érhet el. Az Arduino az I²C-n keresztül olvassa be a nyers nyomásadatokat, alkalmazza a hipszometrikus képletet (vagy egy egyszerűsített ISA-közelítést), és méterben adja ki a magasságot. A legjobb eredmény elérése érdekében minden munkamenet előtt végezzen helyi talajnyomás-kalibrációt, mivel a tengerszinti abszolút nyomás az időjárástól függően naponta ±2–3 hPa-val változik, ami korrekció nélkül ±17–25 m magassági hibát jelent.

4. kérdés: Mely specifikációk a legkritikusabbak a HVAC rendszerek abszolút nyomásérzékelőjének kiválasztásakor?

For abszolút nyomás érzékelő for HVAC systems alkalmazások esetében a legkritikusabb specifikációk a következők: (1) nyomástartomány — ki kell terjednie a teljes hűtőközeg üzemi nyomására, beleértve a tranzienseket is; (2) média kompatibilitás – a nedves anyagoknak kompatibilisnek kell lenniük az olyan hűtőközegekkel, mint az R-410A, R-32 vagy R-134a; (3) teljes hibasáv (TEB) a teljes üzemi hőmérsékleti tartományban; (4) kimeneti interfész -4–20 mA áramhurok előnyösen hosszú kábelvezetéshez épületrendszerekben; és (5) behatolás elleni védelem — Minimális IP67 nedvességnek és tisztítószereknek kitett berendezési helyiségekben.

5. kérdés: Hogyan tartja meg az abszolút nyomásérzékelő pontosságát élettartama során?

Hosszú távú stabilitás egy abszolút nyomás érzékelő függ a lezárt vákuum referenciakamra integritásától, a membrán anyagának kúszási ellenállásától és az ASIC kompenzációs algoritmus minőségétől. A kiváló minőségű MEMS érzékelők ±0,1% FS/év vagy még jobb hosszú távú stabilitást biztosítanak. A tanúsított pontosság megőrzése érdekében az érzékelőket rendszeresen újra kell kalibrálni – jellemzően 1–3 évente, az alkalmazás szabályozási követelményeitől függően. A kritikus alkalmazásokban (orvosi, repülési) a gyártóknak biztosítaniuk kell a NIST által nyomon követhető kalibrációs tanúsítványokat és közzétett drift-jellemző adatokat.

Hivatkozások

• Fraden, J. (2016). Modern érzékelők kézikönyve: fizika, tervek és alkalmazások (5. kiadás). Springer. https://doi.org/10.1007/978-3-319-19303-8
• Nemzetközi Elektrotechnikai Bizottság. (2005). IEC 60770-1: Távadók ipari folyamatvezérlő rendszerekben való használatra – 1. rész: Módszerek a teljesítmény értékelésére . IEC.
• MEMS & Sensors Industry Group (MSIG). (2023). MEMS & Sensors Market Report . https://www.semi.org/en/communities/msig
• RTCA. (2010). DO-160G: Környezeti feltételek és vizsgálati eljárások levegőben szállított berendezésekhez . RTCA, Inc.
• Nemzeti hangszerek. (2022). Nyomásérzékelő alapjai: Érzékelőtípusok és kiválasztási útmutató . https://www.ni.com/en-us/shop/data-acquisition/sensor-fundamentals/pressure-sensor.html
• Bosch Sensortec. (2023). BST-BMP390-DS002: BMP390 nyomásérzékelő adatlap . Bosch Sensortec GmbH. https://www.bosch-sensortec.com/products/environmental-sensors/pressure-sensors/bmp390/
• Nemzetközi Szabványügyi Szervezet. (2016). ISO 13485:2016 – Orvosi eszközök – Minőségirányítási rendszerek . ISO. https://www.iso.org/standard/59752.html
• AEC. (2014). AEC-Q100 Rev-H: Hibamechanizmus alapú feszültségteszt minősítés integrált áramkörökhöz . Autóelektronikai Tanács.
